Wiele istniejących narzędzi w ArcGIS Pro można w kreatywny sposób wykorzystać na potrzeby geologiczne. Kameralne prace geologiczne często wymagają syntezy informacji z wielu źródeł. Integracja istniejących danych na podstawie samych, często bardzo licznych publikacji, pozwala zaobserwować nowe koncepcje lub spojrzeć na niektóre zagadnienia z szerszej perspektywy. W niniejszym artykule pokazano przykład zastosowania narzędzia Create Fishnet do tworzenia punktów wysokościowych z dowolnego przekroju.

Przedstawiona metoda może być  szczególnie użyteczna dla osób chcących w szybki i dokładny sposób przetworzyć informację dotyczącą głębokości danego horyzontu z przekroju geologicznego w punkt na mapie o wartości głębokościowej Z, co z kolei dalej może być wykorzystane do tworzenia powierzchni strukturalnej lub wzbogacenie istniejącej o nowe wartości.

Koncept

Do stworzenia punktów głębokościowych będziemy potrzebowali:

• osadzonego przekroju geologicznego,
• równoległych do siebie linii, które połączą górną część przekroju z horyzontem, którego głębokość chcemy otrzymać
• punktów początkowych każdej linii.

Następnie należy obliczyć długość każdej linii (D) oraz współczynnik długości (WD) mówiący nam o stosunku długości każdej linii w programie (D) do teoretycznej długości (głębokości) tej linii na przekroju (G).

Dalej, żeby dla każdej linii otrzymać prawdziwą głębokość horyzontu (G) wystarczy obliczyć iloraz D/WD. Ostatnim krokiem będzie przeniesienie otrzymanych wartości głębokości do punktów. Żeby stworzyć linie o odpowiedniej długości i punkty wykorzystamy narzędzie Create Fishnet.

Krok 1. Osadź przekrój

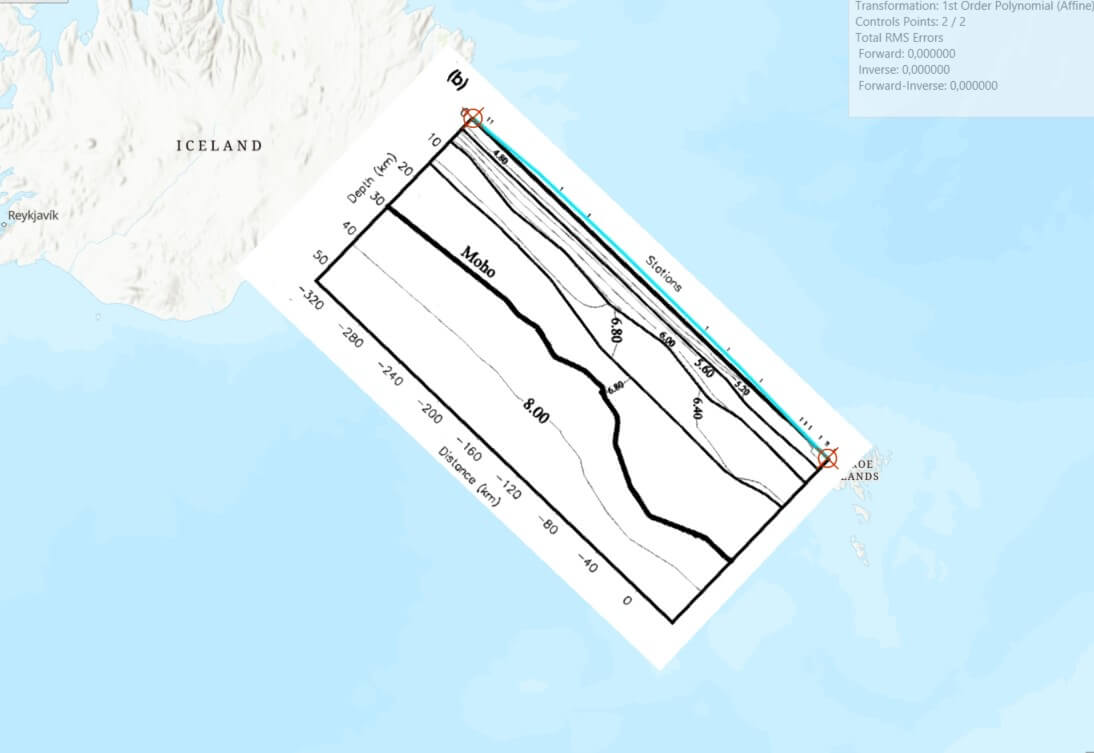

Osadzenie przekroju zazwyczaj nie jest problemem ponieważ zwyczajowo w większości publikacji można znaleźć mapę lokalizacyjną. Najprościej jest wykorzystać taką mapę i narysować na niej nowy obiekt liniowy, który później posłuży do osadzenia przekroju.

Istotne jest jedynie, aby długość przekroju była taka jak na mapie. Głębokość może być dowolna dlatego przekrój należy osadzić jedynie na dwóch punktach.  Należy upewnić się, że opublikowana część przekroju pokrywa się długością na mapie lokalizacyjnej.

Krok 2. Narysuj poligon

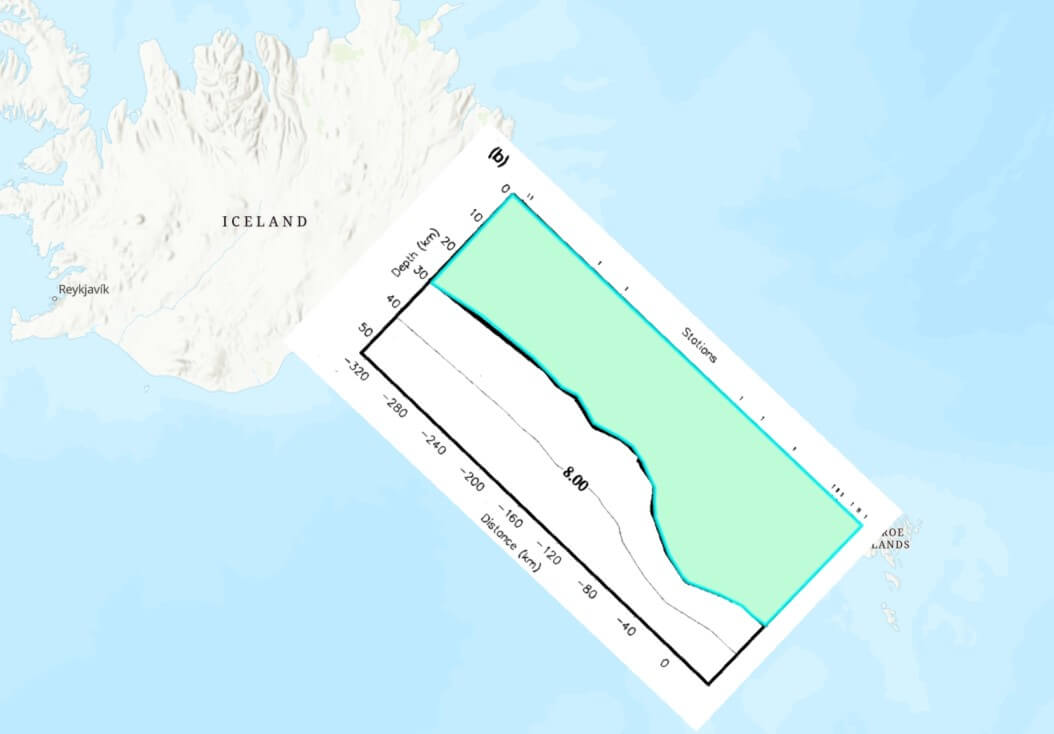

Na osadzonym przekroju narysuj poligon (dalej: poly_1). Granicami poligonu powinny być boki przekroju i jego górna część (wzdłuż linii lokalizacyjnej) oraz horyzont, dla którego poszukujesz punktów głębokościowych.

Krok 3. Stwórz siatkę przy pomocy narzędzia Create Fishnet

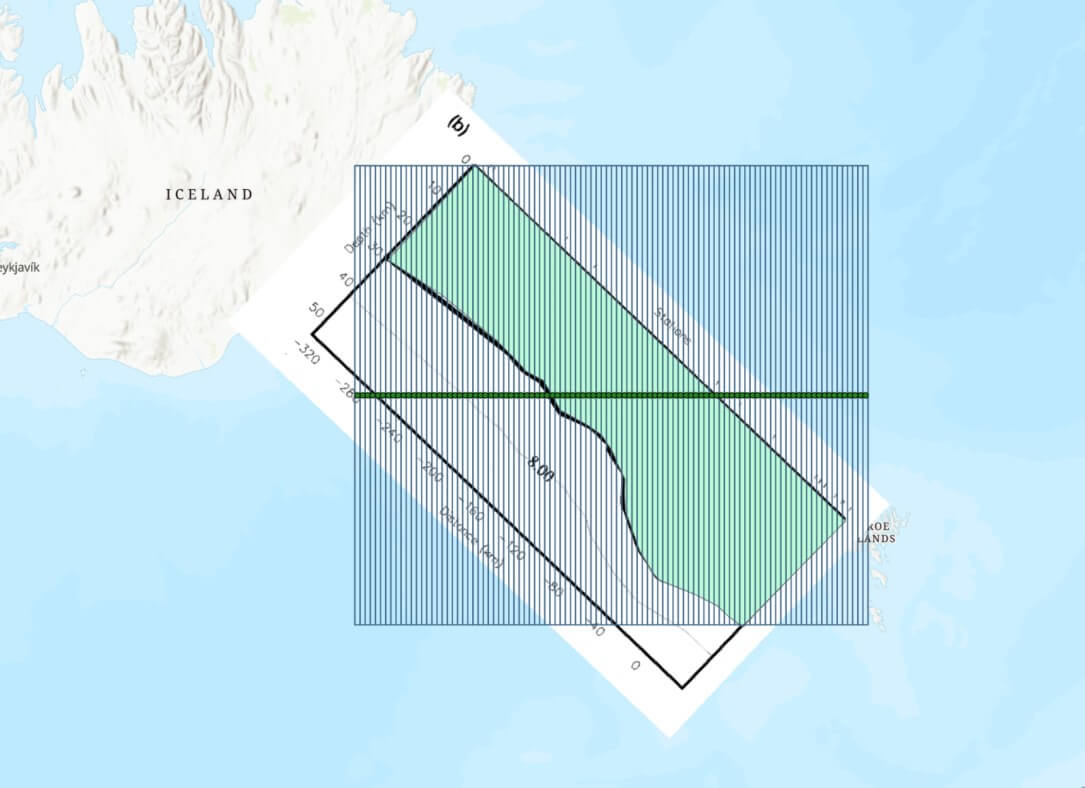

Użyj narzędzia Create Fishnet, żeby stworzyć równoległe do siebie linie i przypisane im punkty.

• W okienku Template Extenet wybierz poly_1.
• W oknach Number of Rows oraz Number of Columns należy wpisać ile linii (i punktów) chcesz stworzyć, ta liczba będzie się wahać w zależności od długości przekroju i skomplikowania geometrii horyzontu (zazwyczaj 100-300 to wystarczająca liczba).
• W jednym oknie wpisz liczbę linii natomiast w drugim liczbę 1 (np. Number of Rows = 100; Number of Columns = 1; lub Number of Rows = 1; Number of Columns = 300). Pamiętaj, żeby zaznaczyć funkcję Create Label Points.

W ten sposób nie powstanie siatka, a jedynie równoległe linie (dalej: fishnet) oraz punkty (dalej: fishnet_labels). W zależności czy Twój przekrój jest osadzony bardziej równoleżnikowo lub południkowo lepszym sposobem może być wpisanie odpowiednio liczby kolumn lub wierszy.

Krok 4. Dociągnij i przytnij linie do przekroju

Narzędzie Create Fishnet tworzy linie w postaci prostokąta i nie są one przycięte do poligonu ani obrócone w odpowiednim kierunku.

W pierwszej kolejności należy przenieść fishnet_labels do początku linii (fishnet) (PPM na obiekt -> Selection -> Select All, następnie Edit -> Move).

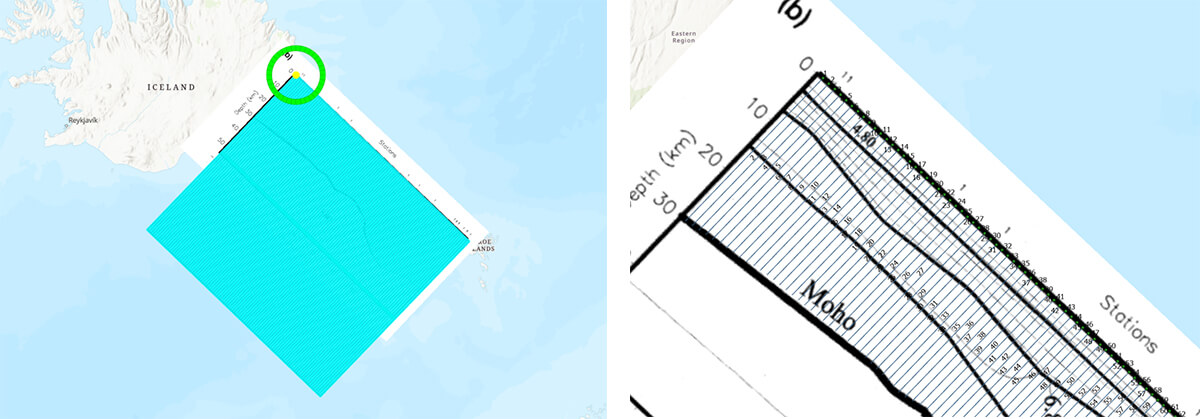

Następnie zaznacz wszystkie punkty fishnet_labels  oraz wszystkie linie fishnet  i obróć tak, aby punkty pokrywały się z linią lokalizacyjną przekroju.

Kolejnym krokiem będzie usunięcie niepotrzebnych linii fishnet oraz uzgodnienie ID punktów fishnet_labels  i linii fishnet. Usuń górną i dolną linię tak, żeby pozostały tylko równoległe linie biegnące od góry przekroju do horyzontu.

Wejdź w tabele atrybutów fishnet i stwórz kolumnę z nowym ID (aby automatycznie numerować wiersze w nowej kolumnie kliknij na nią PPM -> Calculate Field w okienku Helpers wybierz opcję Functions i wybierz funkcję Sequential Number. Kliknij Apply/OK).

Upewnij się że ID fishnet pasuje do fishnet_labels, tzn. że na początku każdej linii jest punkt z taką samą wartością. Przytnij fishnet (Clip) narysowanym wcześniej poly_1. Powstanie nowy obiekt – fishnet_clip.

Krok 5. Oblicz głębokość

W tabeli atrybutów fishnet_clip dodaj 2 nowe kolumny o nazwach: WD oraz G. Długość (D) każdej linii powinna być wygenerowana automatycznie (shape length). Jeśli nie masz automatycznie wygenerowanej kolumny z długością każdej linii to dodaj również kolumnę D i przez Calculate Geometry oblicz ich długość.

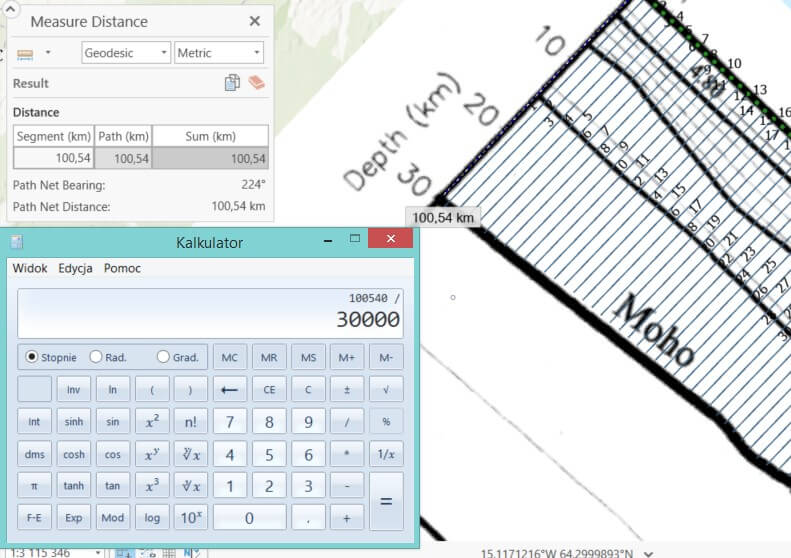

Oblicz współczynnik długości (WD), przez który będziesz dzielić długość linii (D lub shape length). W tym celu podziel długość całej osi przekroju zmierzoną w programie (narzędzie Measure) w metrach przez maksymalną głębokość napisaną na osi. Wynik wpisz we wszystkie wiersze w kolumnie WD (PPM -> Ratio -> Calculate Field -> RATIO = “<twój wynik>”).

W kolumnie G oblicz głębokość przez podzielenie długości (D) przez WD:

G = D / WD

Krok 6. Wyeksportuj wartości głębokości do punktów

• W Table of Contents kliknij PPM na fishnet_clip i wyeksportuj tabelę. Następnie kliknij PPM na fishnet_labels ->Joins and Relates -> Add Join.
• W Input Join Field wybierz domyślne ID fishnet_labels
• W Join Table wybierz wyeksportowaną tabelę.
• W Join Table Field wybierz stworzone wcześniej nowe ID dla fishnet.
• Naciśnij OK.

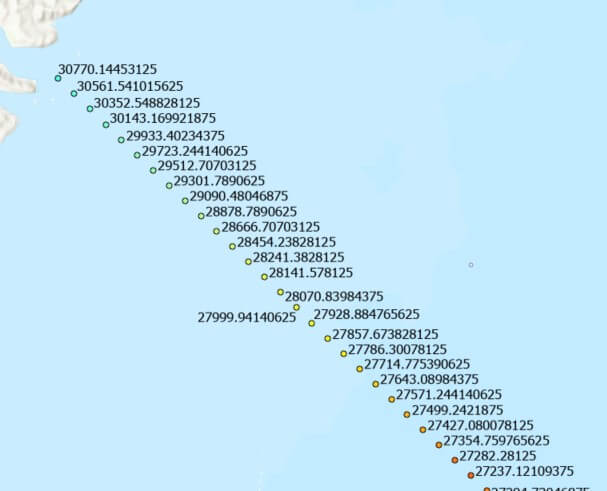

Ostatecznym produktem jest ciąg punktów wzdłuż linii przekroju, które mają przypisane konkretne wartości głębokości.

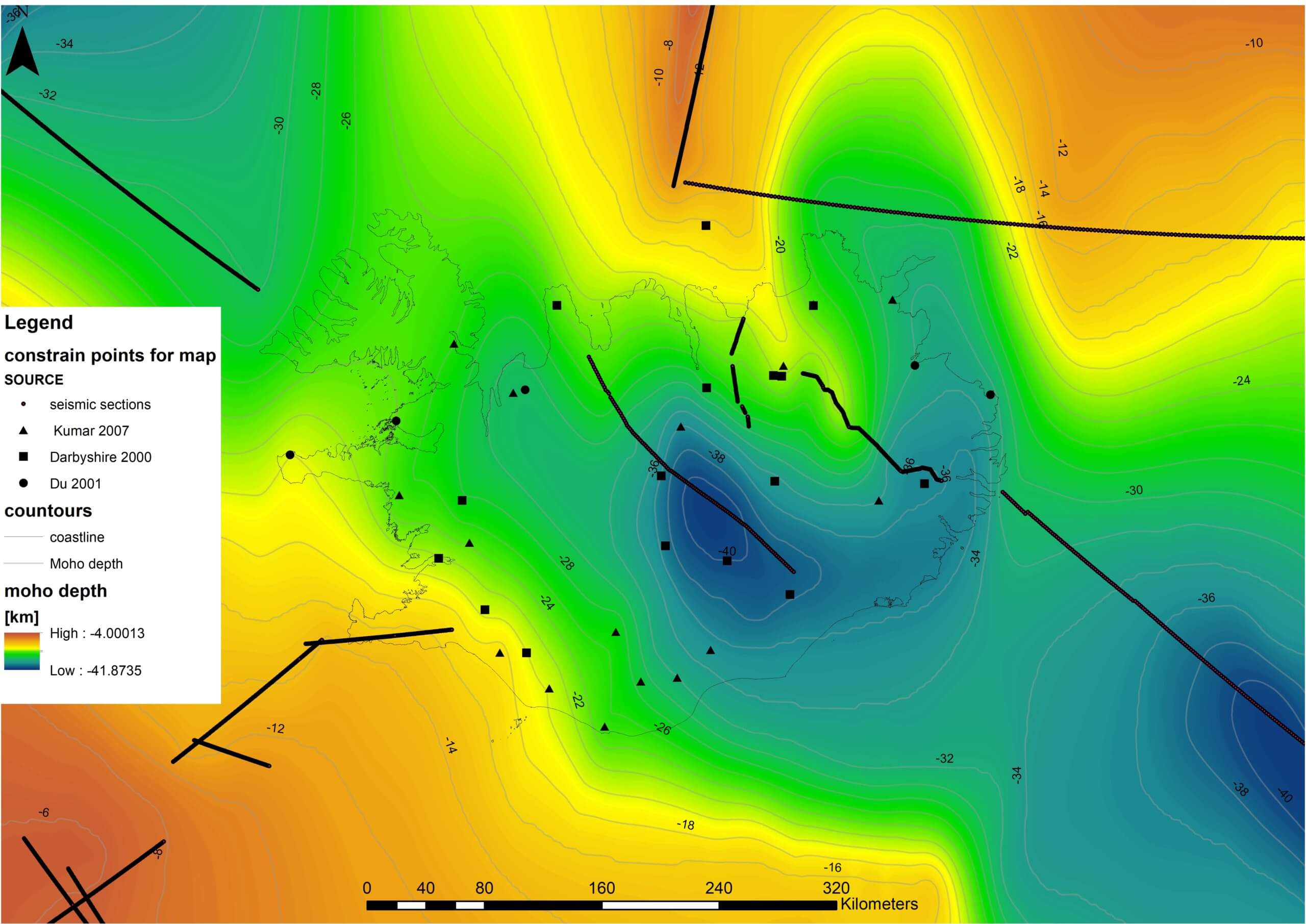

Przykładem zastosowania opisanego wyżej narzędzia jest mapa prezentująca głębokość powierzchni MOHO na Islandii. Mapa została wygenerowana na podstawie opublikowanych przekrojów geologicznych (RISE, RRISP-77, SIGMA, B96; FIRE; ICEMELT; KRISE) oraz punktowych pomiarów ze stacji sejsmicznych (Kumar 2007, Darbyshire 2000, Du 2001).

Na mapie można zaobserwować m.in. strefy płytszego występowania Moho związane ze strefami spreadingu (Kolbeinsey Ridge oraz Reykjanes Ridge). Generalnie głębsze występowanie Moho pod powierzchnią Islandii związane z pogrubioną skorupą oceaniczną z najgłębszą głębokością będącą nad tzw. hotspotem oraz płytsze Moho w północnej strefie transformującej (tzw. Tjörnes Fracture Zone), oddzielającej Kolbeinsey Ridge od Northern Volcanic Zone.

Podsumowanie

Zaprezentowana metoda pozwala na szybkie i skuteczne wykorzystanie archiwalnych przekrojów geologicznych, co jest też przydatne do uzupełnienia innych danych otworowych.  Po nabraniu płynności w wykonywaniu kolejnych kroków powinna ona zajmować ok 10-15 min.

Opisana procedura jest wykorzystywana na zajęciach GIS w kartografii geologicznej prowadzonych dla studentów specjalizacji Tektonika i Kartografia geologiczna na Wydziale Geologii Uniwersytetu  Warszawskiego.
